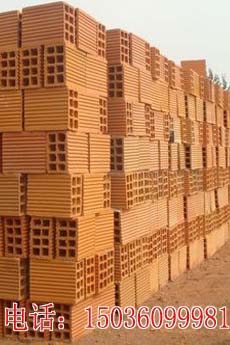

空心磚圖片
什么是空心磚
空心磚，顧名思意，即中心空的磚。一般來說磚體孔洞大于15%的磚都稱之為空心磚。空心磚是以粘土、頁巖等為主要原料，經過原料處理、成型、燒結制成。這種磚有較好的保暖和隔音性能,用在不受壓力的部分,可以減輕建筑物的重量并節約材料。 空心磚是近年內建筑行業常用的墻體主材，由于質輕、消耗原材少等優勢，已經成為國家建筑部門首先推薦的產品。與紅磚一樣，空心磚的常見制造原料是粘土和煤渣灰。一般規格是 390×190×190mm。
空心磚的孔洞總面積占其所在磚面積的百分率，稱為空心磚的孔洞率，一般應在15%以上。空心磚和實心磚相比，可節省大量的土地用土和燒磚燃料，減輕運輸重量；減輕制磚和砌筑時的勞動強度，加快施工進度；減輕建筑物自重，加高建筑層數，降低造價。
空心磚的原材料：
粘土、頁巖、煤矸石、水泥等
空心磚類型：
頁巖空心磚
是以頁巖為主體添加煤矸石，以水泥為粘和物質，機械加壓制成的空體保溫建筑方型材料，叫頁巖空心磚。

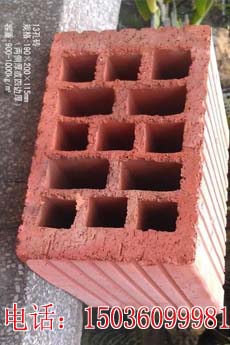

燒結空心磚
燒結空心磚簡稱多孔磚，頂面有孔洞的矩形體，孔大而少，使用時孔洞平行于承壓面，孔洞率在30%以上的燒結磚。
燒結空心磚
是指以頁巖，煤矸石或粉煤灰為主要原料，經焙燒而成的具有豎向孔洞（孔洞率不小于25%,孔的尺寸小而數量多）的磚。其外形尺寸，長度為290,240,190mm,寬度為240,190,180,175,140,115mm,高度為90mm.由兩兩相對的頂面、大面及條面組成直角六面體，在中部開設有至少兩個均勻排列的條孔，條孔之間由肋相隔，條孔與大面、條面平行，其間為外壁，條孔的兩開口分別位于兩頂面上，在所述的條孔與條面之間分別開設有若干孔徑較小的邊排孔，邊排孔與其相鄰的邊排孔或相鄰的條孔之間為肋。

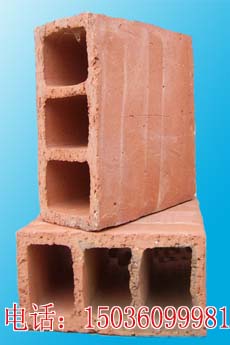

粘土空心磚
粘土空心磚，其所述長方形磚體上、下端面之間設置有一條貫穿整個磚體厚度的長條形通孔，所述長條形通孔沿所述長方形磚體長度方向設置，且位于所述長方形磚體寬度方向的中間，所述長條形通孔兩端部與所述長方形磚體四角之間分別設置有一組斜向通孔，所述斜向通孔貫穿整個磚體厚度。所述長方形磚體前、后、左、右四個端面的邊緣處均設置有卡槽和彩釉層。本實用新型設計新穎合理、整體強度高、受力面積大、便于制作，具有良好的社會和經濟效益。

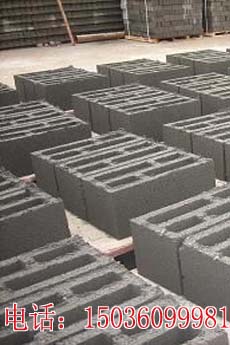

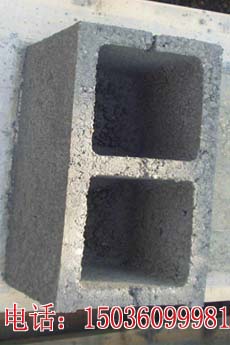

免燒空心磚
一種由機器直接壓制成型的空心磚，規格與普通空心磚相差不多。
玻璃空心磚
空心玻璃磚，英文名glass block．是國內近些年才開始流行的非承重類裝飾材料．
從字面理解，空心玻璃磚首先是空心的，其次是玻璃制品．空心玻璃磚由兩塊半坯在高溫下熔接而成，由于中間是密閉的腔體并且存在一定的微負壓，具有透光、不透明、隔音、熱導率低、強度高、耐腐蝕、保溫、隔潮等特點．
空心磚的特點：
1、節約粘土20-30%；
2、墻體自重減少30-35%；
3、墻體造價降低20%左右；
4、改善墻體保溫隔熱性能。
空心磚規格尺寸
在國家所規定的空心磚標準里，空心磚的規格一般為390*190*190，不過在實際的市場上，由于顧客實際的需求以及生產廠家可能為了節省材料，使得出現了規格眾多的空心磚，例如：現在市場上有240*200*115、240*120*115、390*190*190、390*190*90等幾種規格的空心磚；另外市場上還具備200*190*115、240*190*100、240*200*190等規格的20墻燒結空心磚以及240*220*190的22墻燒結空心磚與240*240*190、240*190*115兩種規格的24墻燒結空心磚。
燒結空心磚和空心砌塊的規格 ：
磚和砌塊的外形直角六面體，在與砂漿的結合面上應設有增加結合力的深度1mm以上的凹線槽。
磚和砌塊的長度、寬度、高度尺寸應符合下列要求：
a 、290，190，140，90mm；
b 、240，180（175），115mm。
注：其他規格尺寸由供需雙方協商確定。
磚和砌塊的壁厚應大于10mm，肋厚應大于7mm。
孔洞
孔洞采用矩形條孔或其它孔形，但平行于大面和條面。
等級
分級
根據密度分級為800，900，1100三個密度級別。
分等
每個密度級根據孔洞及其排數、尺寸偏差、外觀質量、強度等級和物理性能分為優等品（A）、一等品（B）和合格品（C）三個等級。
產品標記
磚和砌塊的標記按產品名稱、規格尺寸、密度等級、產品等級和國家標準編號順序編號。
例1：尺寸，290mm×190mm×90mm，密度800級，優等品空心磚，其標記為：空心磚（290×190×90）800A—GB13545
例2：尺寸，290mm×190mm×90mm，密度900級，一等品空心砌塊，其標記為：空心砌塊（290×190×90）900（B）—GB13545
尺寸允許偏差
尺寸
優等品
一等品
合格品
＞200
±4
±5
±7
200～100
±3
±4
±5
＜100
±3
±4
±4
mm
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
外觀質量
|
項目 |
優等品 |
一等品 |
合格品 |
|
① 彎曲 不大于 ② 缺棱掉角的三個破壞尺寸不得同時大于 ③ 未貫穿裂紋長度 不大于 大面上寬度方向及其延伸到條面的長度 大面上長度方向或條面上水平方向的長度 ④ 貫穿裂紋長度 不大于 大面上寬度方向及其延伸到條面的長度 壁、肋沿長度方向、寬度方向及其水平方向的長度 ⑤ 肋、壁內殘缺長度 不大于 ⑥ 完整面 不少于 ⑦ 欠火磚和酥磚 |
3 15
不允許 不允許 不允許 不允許 不允許 一條面和一大面 不允許 |
4 30
100 120 60 60 60 一條面和一大面 不允許
|
5 40
140 160 80 80 80 － 不允許 |
注：凡有下列缺陷之一者，不能稱為完整面：
缺損在大面、條面上造成的破壞面尺寸同時大于20mm×30mm。
大面、條面上裂紋寬度大于1mm，其長度超過70mm。
壓陷、粘底、焦花在大面、條面上的凹陷或凸出超過2mm，區域尺寸同時大于20mm×30mm。
強度
Mpa
|
等級 |
強度等級 |
大面抗壓強度 |
條面抗壓強度 |
||
|
平均值 不大于 |
單塊最小值 不小于 |
平均值 不大于 |
單塊最小值 不小于 |
||
|
優等品 |
5.0 |
5.0 |
3.7 |
3.4 |
2.3 |
|
一等品 |
3.0 |
3.0 |
2.2 |
2.2 |
1.4 |
|
合格品 |
2.0 |
2.0 |
1.4 |
1.6 |
0.9 |
密度
kg/m3
|
密度等級 |
五塊密度平均值 |
|
800 |
≤800 |
|
900 |
801～900 |
|
1100 |
901～1100 |
孔洞及其結構
|
等級 |
孔洞排數，排 |
孔洞率（%） |
壁厚 |
肋厚 |
|
|
寬度方向 |
高度方向 |
||||
|
優等品 |
≥5 |
≥2 |
≥35 |
≥10 |
≥7 |
|
一等品 |
≥3 |
－ |
|||
|
合格品 |
－ |
－ |
|||
物理性能
|
項目 |
鑒別指標 |
|
凍融 |
優等品：不允許出現裂紋、分層、掉皮、缺棱掉角等凍壞現象 一等品、合格品 a 凍裂長度不大于表2中③、④的合格品規定 b 不允許出現分層、掉皮、缺棱掉角等凍壞現象 |
|
泛霜 |
優等品：不允許出現輕微泛霜 一等品：不允許出現中等泛霜 合格品：不允許出現嚴重泛霜 |
|
石灰爆裂 |
試驗后的每塊試樣應符合表2中③、④、⑤的規定，同時每組試樣必須符合下列要求： 優等品 在同一大面或條面上出現最大直徑大于5mm不大于10mm的爆裂區域不多于1處的試樣，不得多于1塊。 一等品 在同一大面回條面上出現最大直徑大于5mm不大于10mm的爆裂區域不多于1處的試樣，不得多于3塊。 各面出現最大直徑大于10mm不大于15mm的爆裂區域不多于1處的試樣，不得多于2塊。 合格品 各面不得出現最大直徑大于15mm的爆裂區域 |
|
吸水率 |
優等品：不大于22% 一等品：不大于25% 合格品：不要求 |
空心磚價格
由于空心磚的規格種類多樣，因此空心磚的價格也是不一樣的，價格越高的空心磚，通常而言它所具備的規格也就越大。不過以國家所規定的標準規格，即390*190*190這一規格的空心磚而言，它在市場上的價格區間一般在每塊1.5-2元左右，當然不同的物價水平也會令這一價格略有波動，這一價格僅供參考。當然市場上其它規格的空心磚也有其相應的價格，例如：一塊240*115*90的粘土空心磚的價格一般為0.37元左右，而190*190*190、390*150*190、390*120*190等規格的空心磚的價格差不多在每平方米為26元左右。
空心磚相關問題解答
問題一：空心磚和多孔磚的區別？
1、兩種磚孔洞率要求均為等于或大于15％；
2、多孔磚孔的尺寸小而數量多，空心磚孔的尺寸大而數量小； 3、多孔磚常用于承重部位，空心磚常用于非承重部位。 4、砌塊:主規格的長度、寬度或高度有一項或一項以上分別大于365 mm、240 mm或115 mm。但高度不大于長度或?qū)挾鹊牧叮L度不超過高度的三倍。

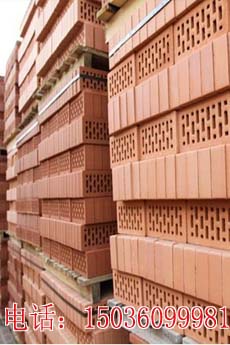

5、磚：燒結普通磚，P型燒結多孔磚，M型多孔磚，多孔磚。 6、燒結多孔磚:由粘土煤矸石或粉煤灰為主要材料,孔隙率不小于15%，孔的直徑小而數量多，主要用于承重部位的磚。P型 240mmX115mmX90mm ，M型 190mmX190mmX90mm。
7、空心磚：由粘土煤矸石或粉煤灰為主要材料，孔洞較大，孔洞率大于35%的燒結空心磚，用于圍護結構。
8、燒結空心磚簡稱多孔磚,是指以頁巖,煤矸石或粉煤灰為主要原料,經焙燒而成的具有豎向孔洞(孔洞率不小于25%,孔的尺寸小而數量多)的磚.其外形尺寸,長度為290,240,190mm,寬度為240,190,180,175,140,115mm,高度為90mm。
9、粘土空心磚多為大孔，空心率大，非承重；粘土多孔磚為多個小孔，象蜂窩煤，可承重。
10、目前在工程中應用承重空心磚和燒結多孔磚的在工程中承重空心磚多是指燒結多孔磚，不承重的空心磚是中心大孔的那種空心磚。
燒結多孔磚與燒結普通磚相比，有何經濟意義：
1、多孔磚、空心磚與實心磚相比，可使建筑物自重減輕1/3 左右，節約粘土20％～30％，節約燃料10％～20％，且燒成率高，造價降低20％，施工效率提高40％，并能改善磚的隔熱和隔聲性能，在相同的熱工性能要求下，用空心磚砌筑的墻體厚度課減薄半磚左右。所以推廣使用多孔磚、空心磚，其技術經濟意義十分重大。 我比較想知道的是關于砌塊與普通磚相比的技術經濟意義。
2、燒結多孔磚用在承重墻上。燒結空心磚用于非承重墻上，用于框架結構。燒結實心磚已經不給生產了。
問題二：空心磚和實心磚有什么區別?國家為什么要禁止使用實心磚?
強度幾乎一樣，重量輕。其實現在市面上常用的磚分傳統紅磚和環保輕質磚二類。
紅磚根據土質、加工磚胚、風干、燒制的質量，分一類、二類、三類、次品。
輕質磚分加氣輕質磚和法利龍輕質磚。
輕質磚價格稍貴點，可優點很多，一磚型好，二材質輕（密度比水還輕），三是支持環保和大家的肚子。
為何提倡使用空心磚?
空心磚質輕、強度高、保溫、隔音降噪性能好。環保、無污染，是框架結構建筑物的理想填充材料。該磚的各項質量指標，經檢驗均符合國家標準
用空心磚，因為比較輕，不會造成樓板開裂。其實，還有許多其他的隔墻材料，包括輕鋼龍骨石膏板、鋼絲網等，既輕，還省空間。
一般象你家里裝修時砌作磚墻應該采用1/2磚墻，如果用空心磚來做的話，墻體寬度連粉刷在內120厚，主要優點是自重輕是一般95磚墻2/3，不會對房屋本身結構帶來太大的負擔，隔音效果也可以的，因為空心磚里面的孔在安排上有隔音功能考慮的，相對來講95磚墻體厚度和空心磚是一樣的，自重要重，隔音效果比空心磚要略微好一點。但我建議樓主要砌磚墻的話更好用加汽混凝土砌塊，能達到更好的效果的！！
問題三：多孔磚和空心磚區別？
多孔磚總體來說是密實的,
1、兩種磚孔洞率要求均為等于或大于15％；
2、多孔磚孔的尺寸小而數量多，空心磚孔的尺寸大而數量小；
3、多孔磚常用于承重部位，空心磚常用于非承重部位。
砌塊:主規格的長度、寬度或高度有一項或一項以上分別大于365 mm、240 mm或115 mm。但高度不大于長度或?qū)挾鹊牧叮L度不超過高度的三倍。
